Guia técnico de hastes de aterramento: 20 µm x 254 µm, normas e especificação

Escolher uma haste de aterramento não é apenas decidir bitola ou comprimento. Além disso, a especificação precisa considerar a camada de cobre, as exigências do projeto e o sistema de instalação. Também entram nessa análise a conexão com os condutores e as normas aplicáveis.

Na linha da Torcisão, há duas opções principais de camada de cobre: baixa camada, de até 20 µm, e alta camada, de 254 µm. Por isso, a escolha deve seguir a especificação técnica do projeto. Não existe uma regra genérica de “melhor” ou “pior”. Resposta direta: na linha Torcisão, baixa camada significa até 20 µm de cobre e alta camada significa 254 µm; a escolha deve considerar o projeto, a aplicação, o ambiente de instalação e as normas aplicáveis.

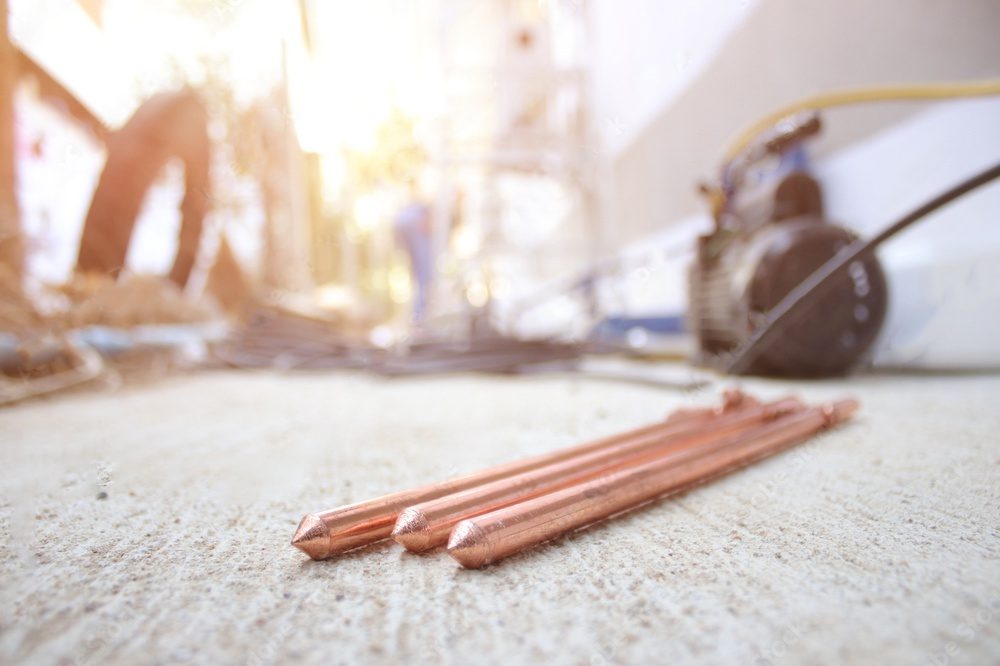

O que é uma haste de aterramento?

A haste de aterramento é um componente usado para estabelecer contato elétrico com o solo. Em sistemas de proteção contra descargas atmosféricas, ela faz parte de um conjunto maior. Por exemplo, esse conjunto pode incluir condutores, conexões, caixas de inspeção e outros elementos definidos no projeto.

Por isso, a haste de aterramento não deve ser analisada isoladamente. Dimensão, camada de cobre, conexão, condição do solo e requisitos do desenho também fazem parte da avaliação.

Qual a diferença entre haste de 20 µm e haste de 254 µm?

Característica	Baixa camada	Alta camada
Camada de cobre na linha Torcisão	Até 20 µm	254 µm
Como avaliar	Quando essa configuração atende à especificação e à aplicação do projeto	Quando o projeto exige uma camada nominal mais espessa de cobre
Decisão final	Deve seguir desenho, memorial, norma aplicável e orientação do responsável técnico

A diferença objetiva está na espessura da camada de cobre. Nesse sentido, a alta camada possui uma camada nominal mais espessa que a opção de baixa camada. No entanto, a escolha não deve considerar apenas esse parâmetro.

Além disso, o responsável técnico deve avaliar a instalação, o solo e as exigências do sistema. A espessura do revestimento é apenas um dos parâmetros da especificação. Sozinha, ela não permite prever a vida útil.

Quando avaliar baixa camada ou alta camada?

Antes de definir a camada, portanto, vale verificar quatro pontos:

• O que o projeto especifica: confira se o desenho, memorial ou padrão do cliente determina uma camada mínima.
• Qual norma se aplica: projetos de SPDA e sistemas de aterramento podem envolver requisitos diferentes conforme o tipo de instalação.
• Condição de instalação: ambiente, solo e forma de instalação devem ser avaliados pelo responsável técnico.
• Conexão prevista: haste, cabo e conector precisam ser compatíveis com o sistema definido no projeto.

Se a especificação já informa a camada, a compra deve respeitar esse requisito. Caso contrário, valide o ponto com o responsável técnico antes de fechar o pedido.

Quais normas consultar?

As normas aplicáveis dependem do sistema e do escopo do projeto. Por isso, entre as referências mais importantes para esse tema estão:

• ABNT NBR 5419:2026: conjunto de normas para proteção contra descargas atmosféricas. Deve ser considerada quando a haste integra um projeto de SPDA.
• ABNT NBR 13571: referência para hastes de aterramento em aço cobreado e acessórios.
• ABNT NBR 5370: especificação para conectores de cobre destinados a condutores elétricos em sistemas de potência. É uma das referências publicadas pela Torcisão para a linha de conectores.

A ABNT NBR 5419 foi atualizada em 2026 e é dividida em partes. Antes da instalação, o responsável técnico deve conferir a edição aplicável e os requisitos do projeto. Portanto, consulte sempre as normas oficiais em vez de depender apenas de resumos comerciais.

Conectores para haste de aterramento: o que avaliar?

A conexão entre a haste e o condutor também faz parte da especificação. Nesse caso, a linha Torcisão oferece quatro opções: Olhal Simples, Olhal Reforçado, Grampo U Simples e Grampo U Reforçado.

Além disso, a escolha do conector deve considerar a haste de aterramento, o condutor e a configuração do sistema. Portanto, não selecione o modelo apenas pelo formato visual.

O que informar para especificar e cotar uma haste de aterramento?

Uma cotação fica mais objetiva quando as informações principais já estão organizadas. Por isso, sempre que possível, envie:

• aplicação ou tipo de sistema;
• camada de cobre desejada;
• bitola da haste;
• comprimento;
• quantidade;
• modelo de conector e cabo, quando aplicável;
• norma, desenho, memorial ou outro requisito técnico que precise ser atendido.

Na Torcisão, a equipe confirma disponibilidade, combinações dimensionais e condições de fornecimento durante a cotação. Para consultar medidas e opções atuais, acesse a página de Haste de Aterramento.

Como avaliar um fornecedor de hastes de aterramento?

Preço faz parte da negociação, mas não deve ser o único critério. Por isso, avalie se o fornecedor confirma com clareza os principais requisitos do pedido:

• camada de cobre solicitada;
• bitola e comprimento;
• modelo de conector, quando necessário;
• requisitos técnicos informados pelo comprador;
• documentação aplicável ao fornecimento;
• disponibilidade e prazo na condição real da cotação;
• canal de atendimento para dúvidas e tratativas comerciais.

Assim, você compara fornecedores com a mesma base de informação. Isso evita colocar lado a lado propostas que consideram configurações diferentes.

Perguntas frequentes sobre hastes de aterramento

Haste de 254 µm é sempre a melhor escolha?

Não existe uma resposta universal. A alta camada possui uma camada nominal de cobre mais espessa. No entanto, a escolha deve seguir a especificação, as condições de instalação e os critérios do responsável técnico.

Haste de 20 µm pode ser usada em SPDA?

A aplicação em um sistema de SPDA não depende apenas da espessura da camada. Primeiro, verifique o projeto e a ABNT NBR 5419. Depois, confira os demais requisitos aplicáveis à instalação.

Como saber qual bitola e comprimento comprar?

Bitola e comprimento devem seguir o desenho, memorial ou especificação do projeto. Caso contrário, valide essa informação com o responsável técnico antes da compra.

A Torcisão trabalha com conectores para haste?

Sim. A linha contempla Olhal Simples, Olhal Reforçado, Grampo U Simples e Grampo U Reforçado. A combinação adequada deve ser confirmada de acordo com haste, condutor e projeto.

Hastes de aterramento na Torcisão

A Torcisão trabalha com hastes de aterramento de baixa e alta camada, além de conectores para o sistema. Para avançar na cotação, organize camada, medida, quantidade e requisitos técnicos. Em seguida, envie essas informações à equipe comercial.
